Medeninaste podložke velikega premera

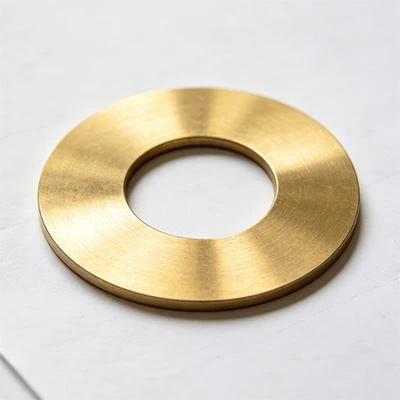

Postopek izdelave medeninastih podložk velikega premera temelji na zahtevah glede dimenzijske natančnosti in običajno uporablja žigosanje trakov ali struženje palic. Za specifikacije z zunanjim premerom, manjšim od 150 mm, lahko visoko{2}}natančno žigosanje zagotovi kakovost robov in več kot 85-odstotno stopnjo izkoristka materiala, medtem ko se tesnila z zunanjim premerom, večjim od 200 mm, obdelajo s CNC struženjem. Čeprav je stopnja izkoristka materiala zmanjšana na približno 60 %, je mogoče doseči večjo dimenzijsko konsistenco in površinsko obdelavo. V skladu s preizkusom trdote ASTM E18 Rockwell lahko trdota roba za vtiskovanje doseže HRB 75 do 82 zaradi utrjevanja v hladnem, kar je približno 12 % višje od HRB 68 do 72 v osrednjem območju. Ta gradient trdote omogoča, da ima robno območje večjo odpornost proti vdoru, ko je tesnilo velikega-premera izpostavljeno neenakomernim obremenitvam, kar učinkovito preprečuje, da bi se rob glave vijaka zagozdil v površino tesnila in povzročil sprostitev prednapetosti.





Pri visoko-temperaturnih aplikacijah se mehanske lastnosti medeninastih tesnil postopoma zmanjšujejo z naraščanjem temperature, vendar je treba pri načrtovanju upoštevati razliko v karakteristikah toplotnega raztezanja med njimi in sosednjimi jeklenimi prirobnicami. V skladu z metodo merjenja koeficienta toplotne razteznosti ASTM E228 je povprečni koeficient linearne razteznosti medenine C27000 v območju od 20 do 200 stopinj Celzija 20,4 mikronov na meter na Kelvin, medtem ko je navadno ogljikovo jeklo samo 11,7 mikronov na meter na Kelvin. Ko se delovna temperatura dvigne s sobne na 150 stopinj Celzija, je radialni raztezek medeninaste podložke z zunanjim premerom 100 milimetrov približno 0,26 milimetra. Ta razširitev lahko delno kompenzira izgubo sile pred{13}}zategovanja, ki jo povzroči toplotni raztezek vijaka.





Glede na visokotemperaturni kompresijski test ASTM E9 je po uporabi tlačne napetosti 200 MPa in zadrževanju obremenitve 100 ur pri 200 stopinjah Celzija lezenje tesnila približno 0,2 %, kar je veliko manj kot 0,6 % industrijskega čistega bakra pri enaki temperaturi, kar kaže, da ima medenina boljšo odpornost proti lezenju. Zato lahko medeninaste podložke z velikim-premerom usklajujejo in vzdržujejo tesnilni tlak z lastno toplotno deformacijo v situacijah izmeničnih temperatur, kot so prirobnice cevi za paro in vmesniki črpalke za vroče olje. Hkrati je njihova nizka toplotna prevodnost približno 110 vatov na meter na Kelvin, izmerjena v skladu z metodo laserske bliskavice ASTM E1461, kar lahko zmerno zmanjša toplotno prevodnost vijaka in zaščiti navojni par pred čezmernim toplotnim staranjem.















Pridobite risbe od strank ali izdelajte risbe na podlagi njihovih vzorcev ali specifikacij.

Risbe, surovine izdelka, površinsko obdelavo in druge podrobnosti potrdita obe strani.









Navedite ponudbo, zagotovite, da je količina naročila točna in vključite vse ustrezne podrobnosti,

kot so plačilni pogoji, pogoji trgovanja, vrsta embalaže itd.







Pri izdelavi blaga natančno upoštevajte originalne risbe in vzorce.

Po končnem pregledu je bil skrbno zapakiran in dostavljen strankam.



























Priljubljena oznake: medeninaste podložke velikega premera, Kitajska medeninaste podložke velikega premera proizvajalci, dobavitelji, tovarna
